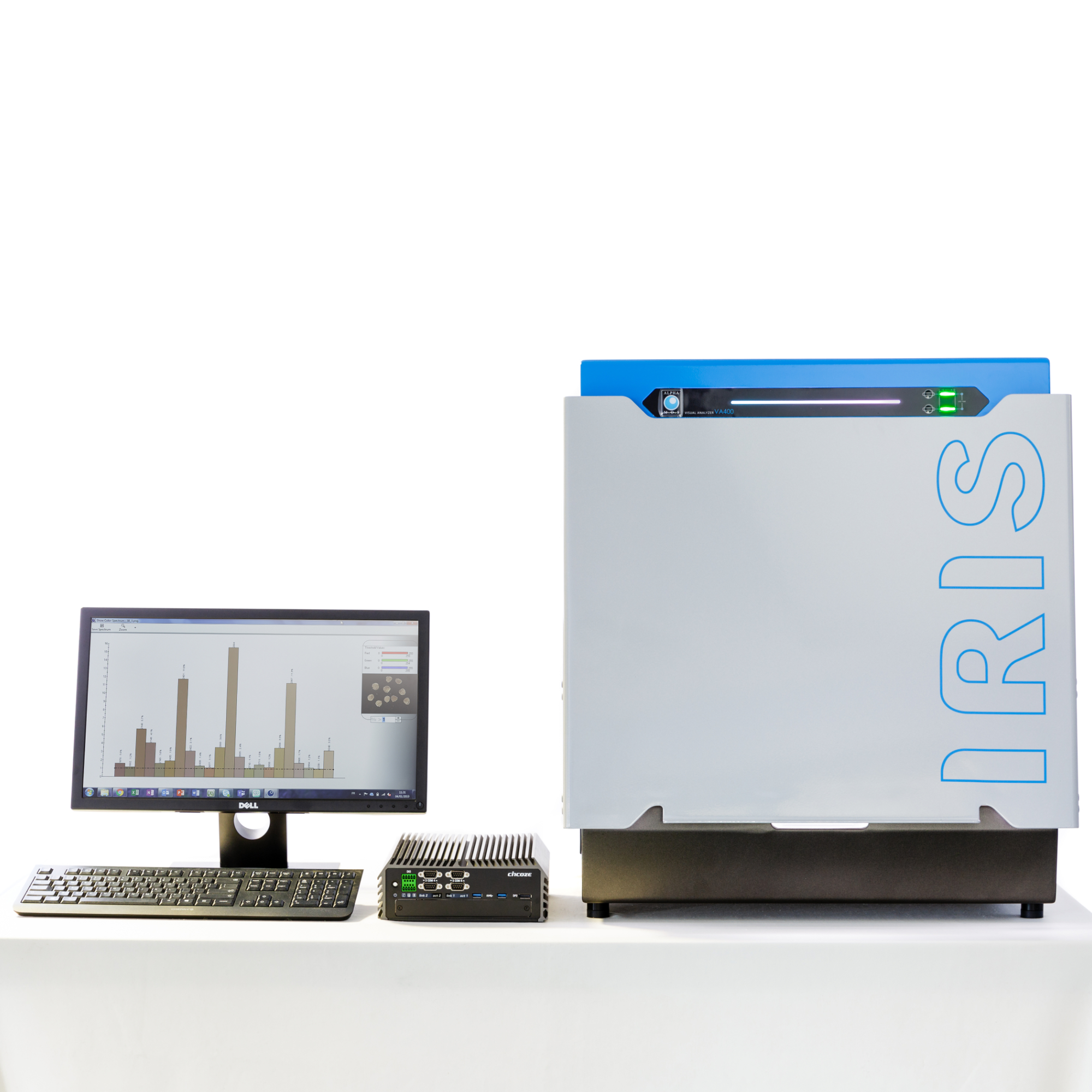

IRIS - elek­tro­ni­sches Auge

Kamerasystem für objektive Analysen von Farben und Formen.

Beschreibung

Das elek­tro­ni­sche Auge IRIS dient der objek­ti­ven Beur­tei­lung des visu­el­len Erschei­nungs­bil­des von Pro­duk­ten. Die kon­trol­lier­te Beleuch­tung ver­hin­dert Schat­ten­ef­fek­te und sichert die Repro­du­zier­bar­keit, das Kame­ra­sys­tem mit 16 Mil­lio­nen Far­ben misst For­men und Far­ben einer oder meh­re­rer Pro­ben gleich­zei­tig und die Soft­ware lie­fert umfas­sen­de Ana­ly­sen der Bil­der, wie z. B. Antei­le am Farb­spek­trum, Ver­tei­lung von Farb­un­ter­schie­den oder Infor­ma­tio­nen zu Rund­heit und Seitenverhältnissen.

Pro­ben wer­den auf einem her­aus­nehm­ba­ren Tablett in einer ver­schließ­ba­ren Kabi­ne plat­ziert, wo unter kon­trol­lier­ten Licht- und Mess­be­din­gun­gen ohne Ein­fluss von Außen­licht ein Bild auf­ge­nom­men wird.

  • Repro­du­zier­ba­re Licht­ver­hält­nis­se: D50 kon­for­me Beleuch­tung inklu­si­ve Hin­ter­grund­be­leuch­tung, um Schat­ten­ef­fek­te zu ver­mei­den; LED-Technologie
  • Her­aus­nehm­ba­re Tabletts (weiß oder schwarz), die ein­heit­li­ches Licht verbreiten
  • Gro­ße Mess­ober­flä­che (270 x 390 mm) erlaubt die gleich­zei­ti­ge Mes­sung meh­re­rer Proben
  • Auto­ma­ti­sier­te Farb­ka­li­brie­rung mit stan­dar­di­sier­ter Farbkarte
  • CMOS-Kame­ra­tech­nik: 16 Mil­lio­nen Far­ben, soft­ware­über­wacht, in die Kabi­ne ein­ge­baut für einen bes­se­ren Schutz und ange­passt an die Qua­li­täts-Kon­troll-Umge­bung, meh­re­re Lin­sen ver­schie­de­ner Brenn­wei­ten erhält­lich, um sehr klei­ne bis sehr gro­ße Pro­ben beur­tei­len zu können
  • Dar­sel­lung der Farb­wer­te in L*a*b und RGB

Alle Instru­men­te von Alpha MOS wer­den über Alpha­Soft gesteu­ert. Die Soft­ware ermög­licht die Über­wa­chung von Instru­men­ten­ein­stel­lun­gen, die Defi­ni­ti­on von Ana­ly­se­me­tho­den und -sequen­zen, die Durch­füh­rung der Ana­ly­sen und die Datenerfassung.

Alpha­Soft ver­wen­det mul­ti­va­ria­te sta­tis­ti­sche Ana­ly­sen und Che­mo­me­trie, um die Mes­sun­gen des Elek­tro­ni­schen Auges auf­zu­neh­men, zu berech­nen und zu interpretieren.
Ver­schie­de­ne Daten­ver­ar­bei­tungs­mo­del­le und Ent­schei­dungs­hil­fen unter­stüt­zen die qua­li­ta­ti­ve und quan­ti­ta­ti­ve Ana­ly­se bei der Auswertung.

Das mit IRIS auf­ge­nom­me­ne Bild kann vor­ver­ar­bei­tet wer­den, um Hin­ter­grund­da­ten für die Ana­ly­se zu ent­fer­nen, die Farb­ver­tei­lung zu visua­li­sie­ren und um die Form des Pro­duk­tes zu beur­tei­len (Rund­heit, Sei­ten­ver­hält­nis, Ober­flä­chen etc.).

  • Das Farb­spek­trum zeigt den Anteil jeder ein­zel­nen Farbe
  • Der „Color Pri­mi­ti­ves Graph“ zeigt die Ver­tei­lung der Farb­un­ter­schie­de der Aufnahme
  • Die „Shape Descrip­tors Table“ lie­fert Infor­ma­tio­nen zu Rund­heit, Sei­ten­ver­hält­nis etc.
  • Metho­den- und Sequenz-Ein­rich­tung zur auto­ma­ti­sier­ten Auf­nah­me und Durch­füh­rung von Messserien
  • Mög­lich­keit, eige­ne Metho­den zu entwickeln
  • Indi­vi­dua­li­sier­ba­re Berich­te, Anzei­gen und Übersichten

Hier fin­den Sie zu unse­re Arti­kel zum The­ma opti­sche Ana­ly­se. Fra­gen Sie uns ger­ne nach wei­te­ren Infor­ma­tio­nen zu Ihrer Bran­che, Ihrem Pro­dukt oder Ihrem kon­kre­ten Anwendungsfall.
