Video­auf­nah­me und -synchronisierung

Synchronisierbares Kamerasystem für den Texture Analyser.

Beschreibung

Digi­ta­le Video­auf­zeich­nung syn­chron zur Mess­kur­ve: Das Fest­hal­ten der Tex­tur-Unter­su­chun­gen auf Video kann erheb­li­che Vor­tei­le bie­ten. Wich­ti­ge visu­el­le Aspek­te einer Unter­su­chung las­sen sich nicht immer vom mensch­li­chen Auge erken­nen, weil sie ent­we­der zu schnell ablau­fen oder Teil eines kom­ple­xen Mus­ters beim Zer­bre­chen der Pro­be sind, wobei sprö­de, knusp­ri­ge oder kna­cki­ge Pro­duk­te beson­ders schnell zerbrechen.

Video­auf­zeich­nun­gen las­sen sich mit ver­schie­de­nen Geschwin­dig­kei­ten spä­ter noch ein­mal anse­hen. Neben den im Test erfass­ten Wer­ten für Kraft, Weg und Zeit wird auf die­se Wei­se eine tie­fe­re Pro­dukt­ana­ly­se ermög­licht. Dies ist sowohl für Pro­duk­te mit ungleich­mä­ßi­ger Tex­tur als auch für sol­che, die ein kom­ple­xes Bruch­ver­hal­ten auf­wei­sen, nützlich.

Per­fek­tes Bild

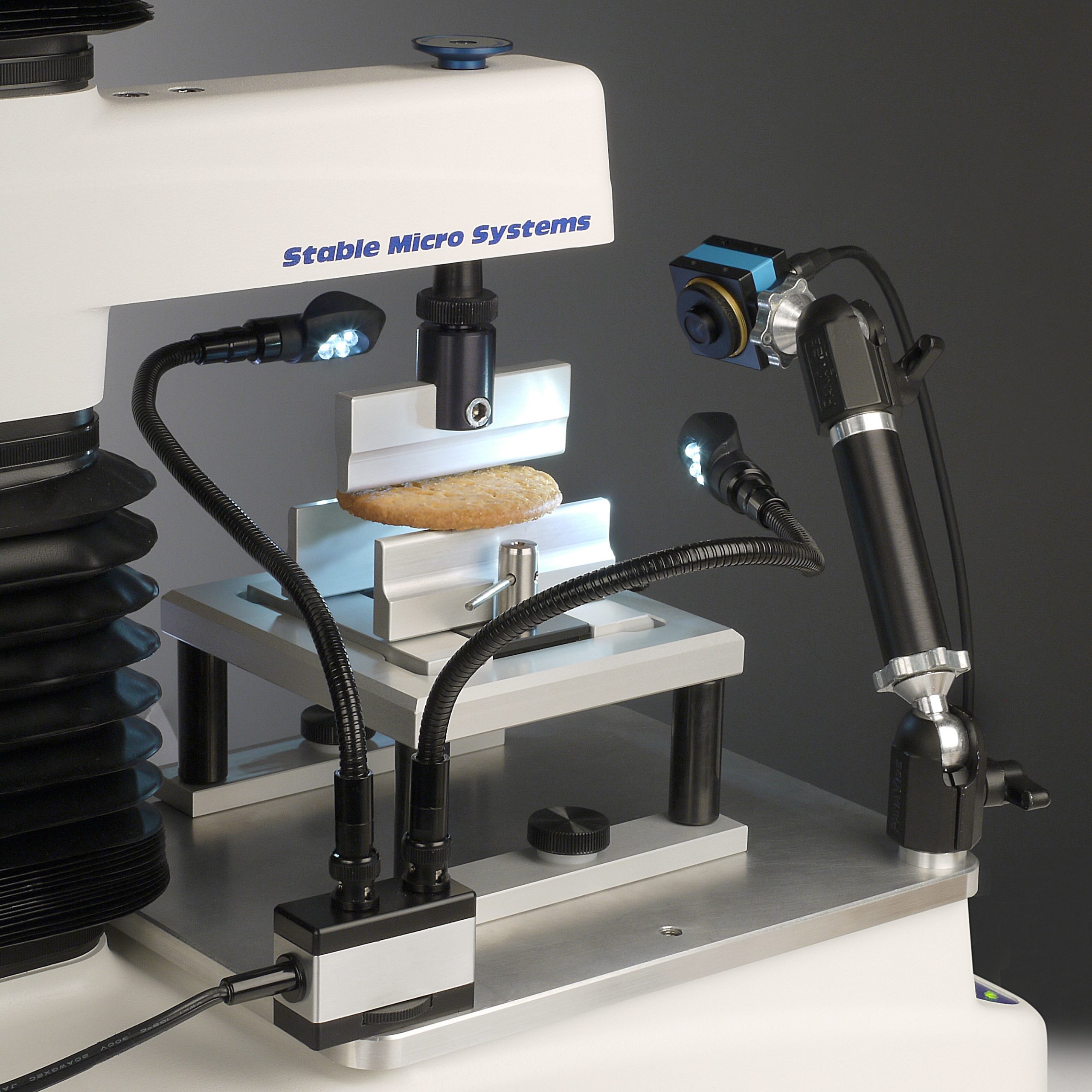

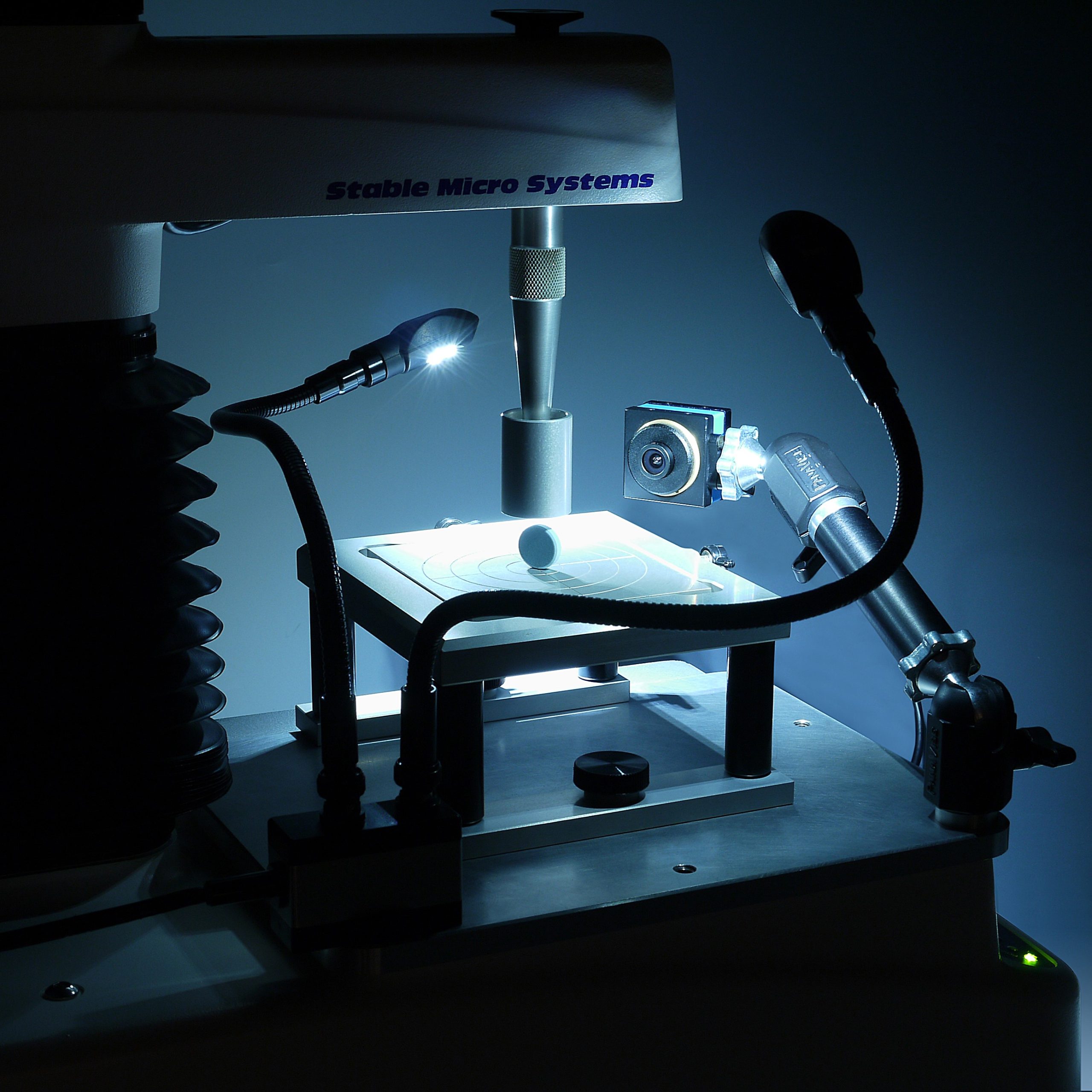

Die CCD-Indus­trie-Kame­ra von Sta­ble Micro Sys­tems ist das ein­zi­ge ein­fa­che Sys­tem auf dem Markt, dass es den Her­stel­lern erlaubt, die Video­auf­zeich­nun­gen Bild für Bild zurück­zu­spu­len, und zwar zeit­gleich mit der ent­spre­chen­den gra­fi­schen Auf­zeich­nung von Kraft, Weg und Zeit. Die von der Kame­ra mit bis zu 49 Bil­dern pro Sekun­de auf­ge­zeich­ne­ten Daten wer­den von der Expo­nent Soft­ware des TA.XTplus Tex­tu­re Ana­ly­ser ver­ar­bei­tet. Die Kame­ra wird direkt über die USB-Schnitt­stel­le am PC angeschlossen.

Die Kame­ra ist voll­stän­dig in die Soft­ware inte­griert und ermög­licht so einen auto­ma­ti­schen Start des Vide­os wäh­rend der Mes­sung. Mit dem Sys­tem kön­nen nicht nur sehr ein­fach Vide­os auf­ge­zeich­net wer­den, es kann bei­spiels­wei­se auch ein Ein­zel­bild des Pro­duk­tes mit in der Mess­kur­ve zur Doku­men­ta­ti­on gespei­chert werden.

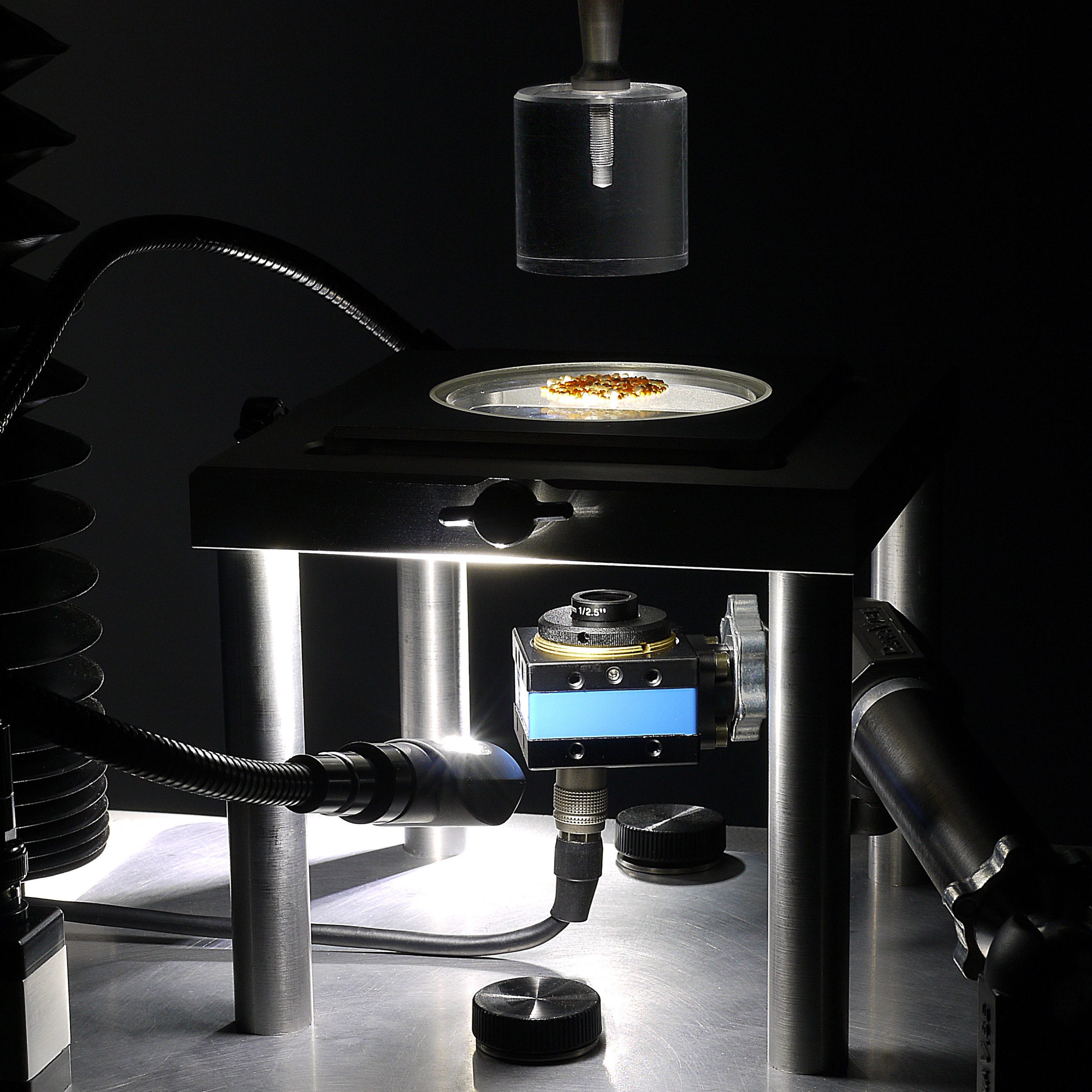

Zur Posi­tio­nie­rung der Mess­pro­be auf dem Pro­ben­tisch kann das Sys­tem so ein­ge­stellt wer­den, dass auto­ma­tisch ein Vor­schau­bild am Moni­tor ange­zeigt wird.
